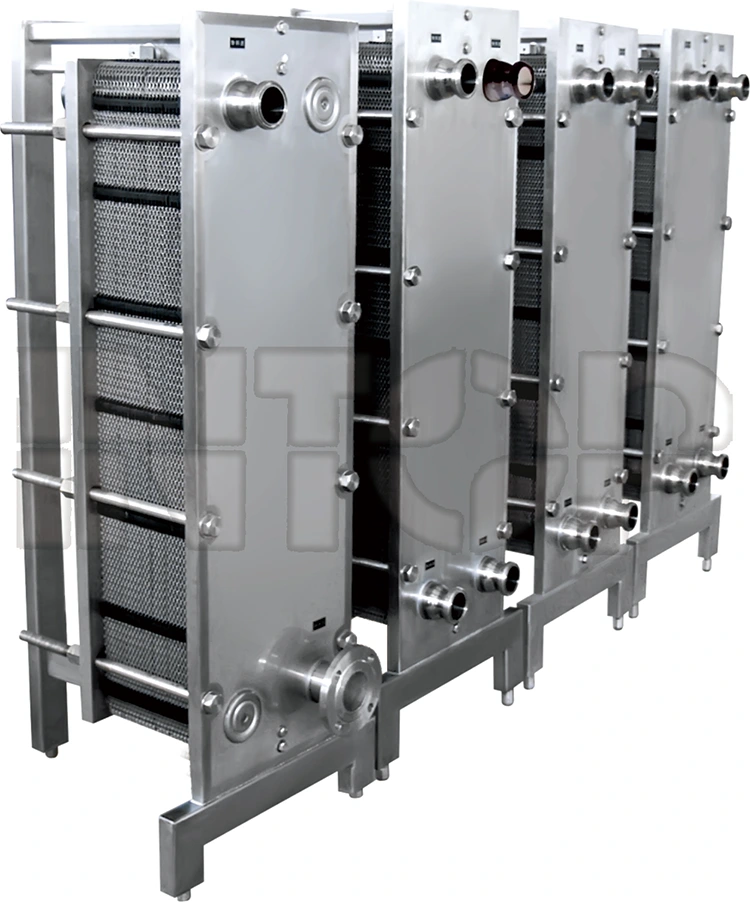

Levylämmönvaihdin

Levylämmönvaihdin on uudentyyppinen tehokas lämmönvaihdin, joka koostuu metallilevyistä, joissa on tiettyjä aallotettuja muotoja pinottuna yhteen. Rakenne sisältää tiivisteet, puristuslevyt (liikkuvat päätylevyt, kiinteät päätylevyt) ja kehykset (ylempi ja alempi ohjaustangot, etupilarit). Levyt tiivistetään ja ohjataan tiivisteillä, jotka erottavat kylmä/kuuma nestekanavat. Kylmä/kuuma lämmönvaihtoväliaine virtaa jokaisen kanavan läpi ja vaihtaa lämpöä erotettujen levyjen kanssa saavuttaakseen käyttäjälle halutun lämpötilan. Jokaisen levyn neljässä kulmassa on aukot, jotka on koottu nippuun muodostamaan nesteen jakelu- ja keräysputket. Kylmän/kuuman väliaineen välisen lämmönvaihdon jälkeen se virtaa takaisin vastaavasta keräysputkesta ja kierrätetään.

Tuotteen rakenteen periaate

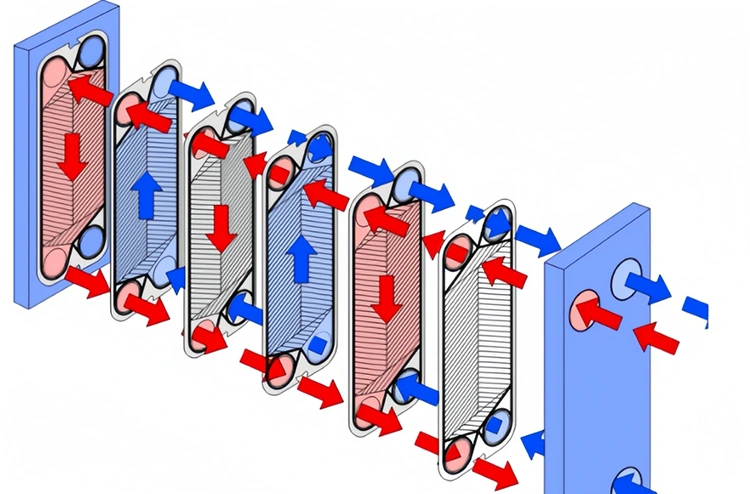

Yksittäinen prosessirakenne: Vain 2 levyä ei siirrä lämpöä - pää- ja takalevyt.

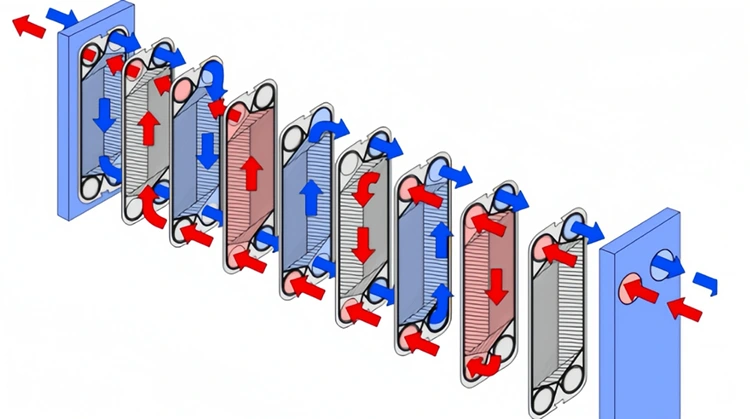

Kaksoisprosessirakenne: Jokaisessa prosessissa on 3 levyä, jotka eivät siirrä lämpöä.

Tuotteen ominaisuudet

(1) Pieni koko ja pieni jalanjälki;

(2) Korkea lämmönsiirtotehokkuus;

(3) Joustava kokoonpano;

(4) Alhainen metallin kulutus;

(5) Pieni lämpöhäviö;

(6) Helppo purkaa, puhdistaa ja huoltaa.
